ARB | CAJA 6 FUSIBLES/RELES AUXILIARES

ARB CAJA 6 FUSIBLES/RELES AUXILIARES

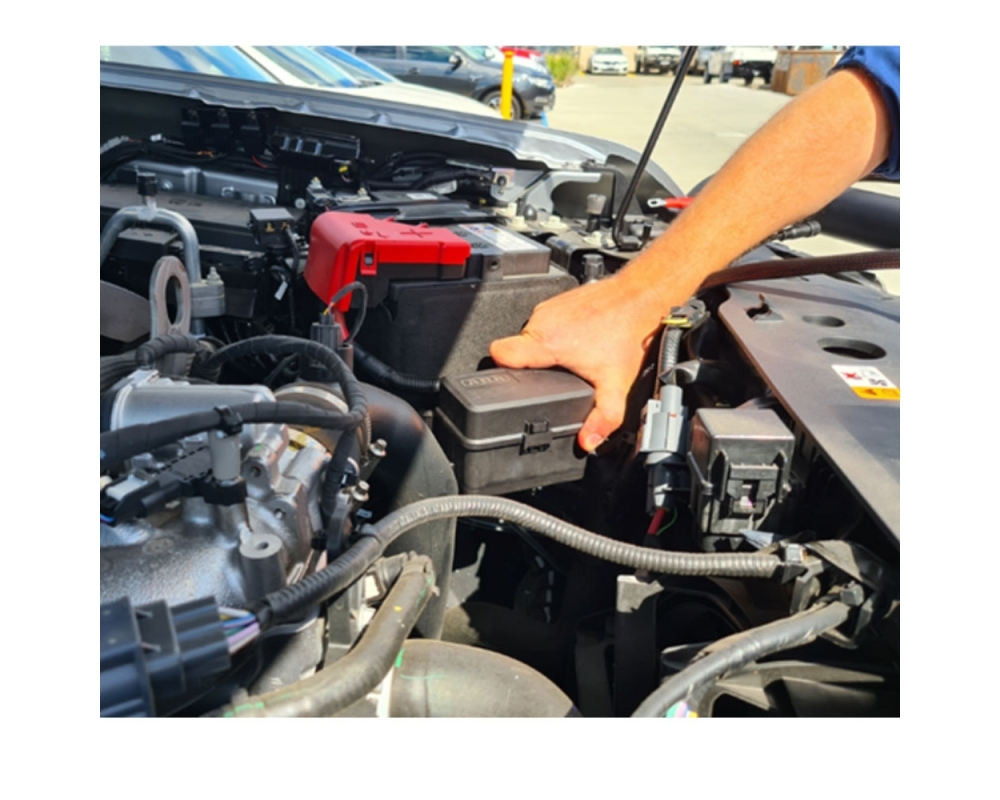

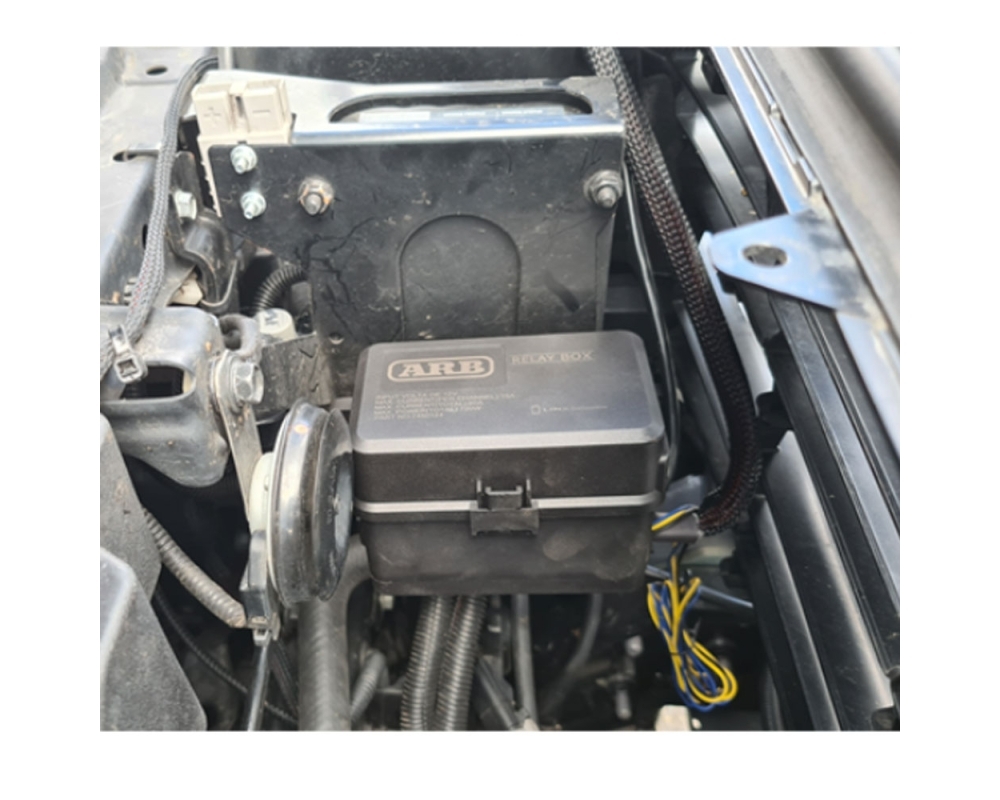

El montaje de accesorios eléctricos en un vehículo puede llevar mucho tiempo. Encontrar espacio para montar relés y fusibles en el vano motor de un vehículo moderno es todo un reto para los instaladores. Y el resultado final son múltiples cables de alimentación conectados al abarrotado terminal positivo de la batería, múltiples taladros en el vano motor para montar relés y fusibles de diferente aspecto, y varios cables desordenados corriendo entre los relés y fusibles.
Para resolver estos problemas, ARB se complace en presentar la CAJA DE RELÉS CON FUSIBLES DE 6 CANALES a nuestra gama de productos.
CARACTERÍSTICAS DE DISEÑO
La caja de relés actúa como un centro de distribución de energía de 12V y proporciona 6 canales de salida. Una vez que el cable de alta corriente de la caja de relés está conectado a la batería, la conexión de alimentación de cualquier carga (por ejemplo, luces) implica sólo un cable de la carga al terminal de tornillo de la caja.

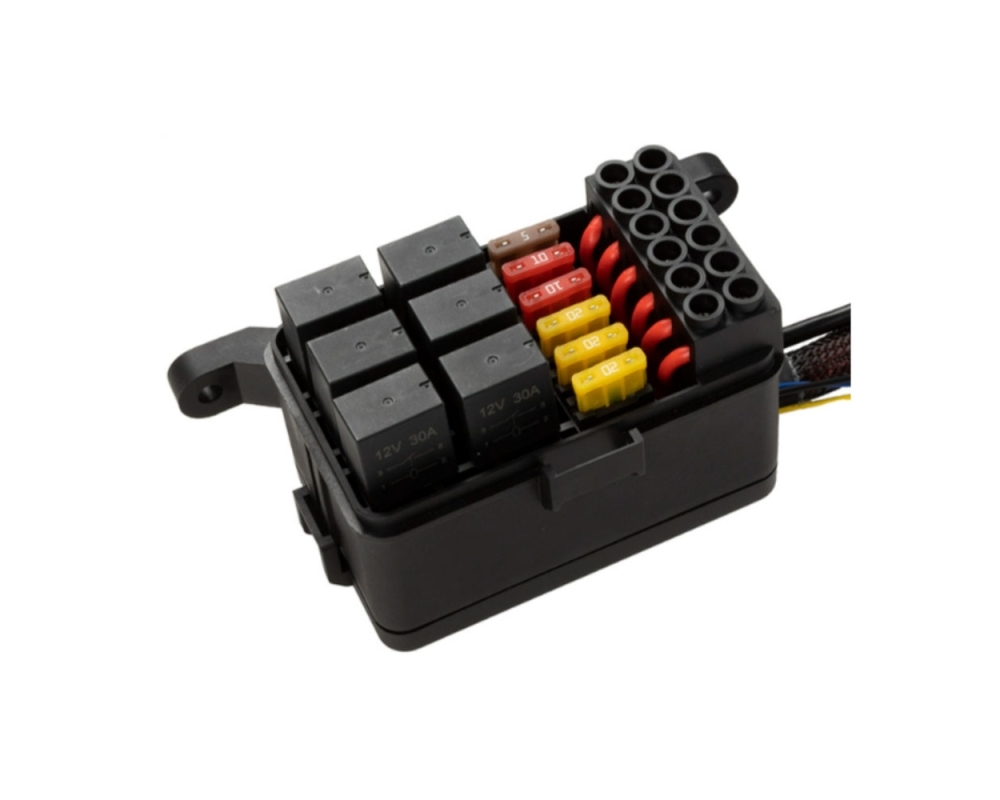

La corriente nominal de cada canal es de 20 A y la corriente nominal de salida total de la caja de relés es de 60 A. Cada canal tiene su propio fusible de cuchilla estándar para la protección contra sobrecargas y un relé de automoción de 30 A para encender y apagar la alimentación. También incorpora protección contra sobre temperatura. Una tapa superior protege el cableado dentro de una caja compacta ignífuga. Un cable de conexión rápida simplifica la instalación LINX con conexión directa preterminada a las 6 salidas de la centralita LINX, así como 2 entradas LINX para realizar cómodas conexiones bajo el capó a las luces de cruce y carretera.

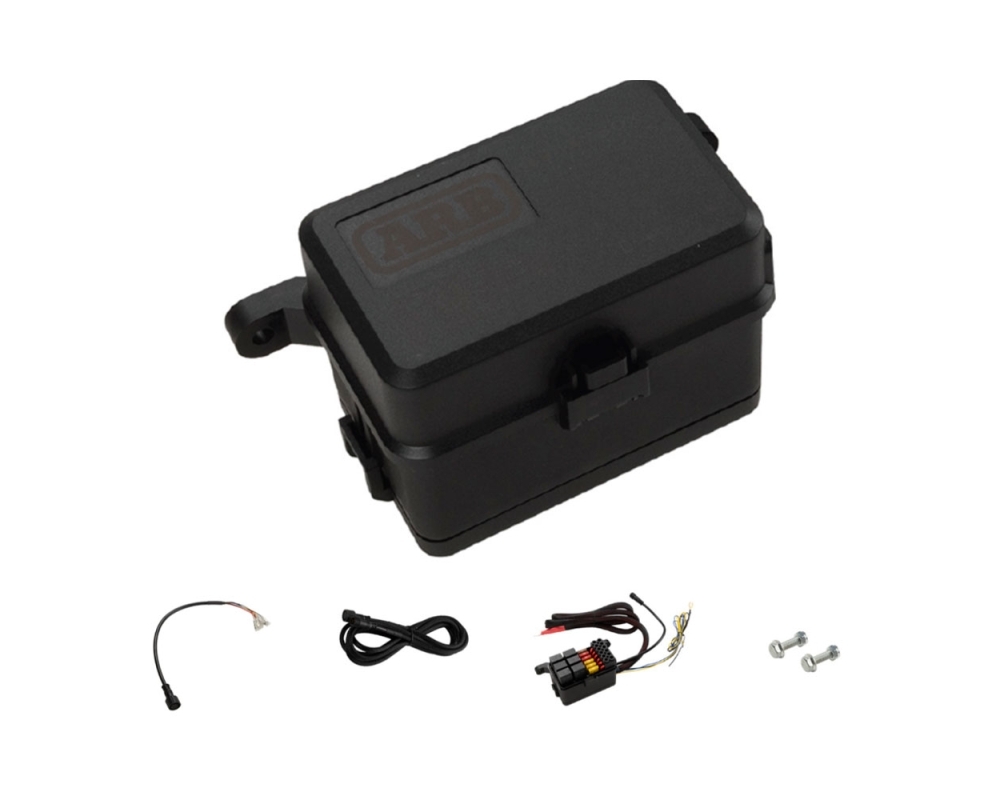

La caja incluye los siguientes artículos:
1 x caja de relés (160 mm x 93,7 mm x 84,3 mm)
una selección de fusibles de cuchilla preinstalados (3 x 20A, 2 x 10A y 1 x 5A)
6 relés de 30 A preinstalados
1 cable de conexión rápida preterminado
1 cable alargador de 3 m con funda trenzada
10 bridas para cables
2 tornillos hexagonales con brida M6 x 20 mm y tuercas hexagonales de seguridad M6
Manual del usuario
Para las SALIDAS, se recomienda utilizar un calibre de cable adecuado para la corriente absorbida por la carga y la longitud del cable - para cargas de 20A, 12AWG (1m) y 10AWG (2m).

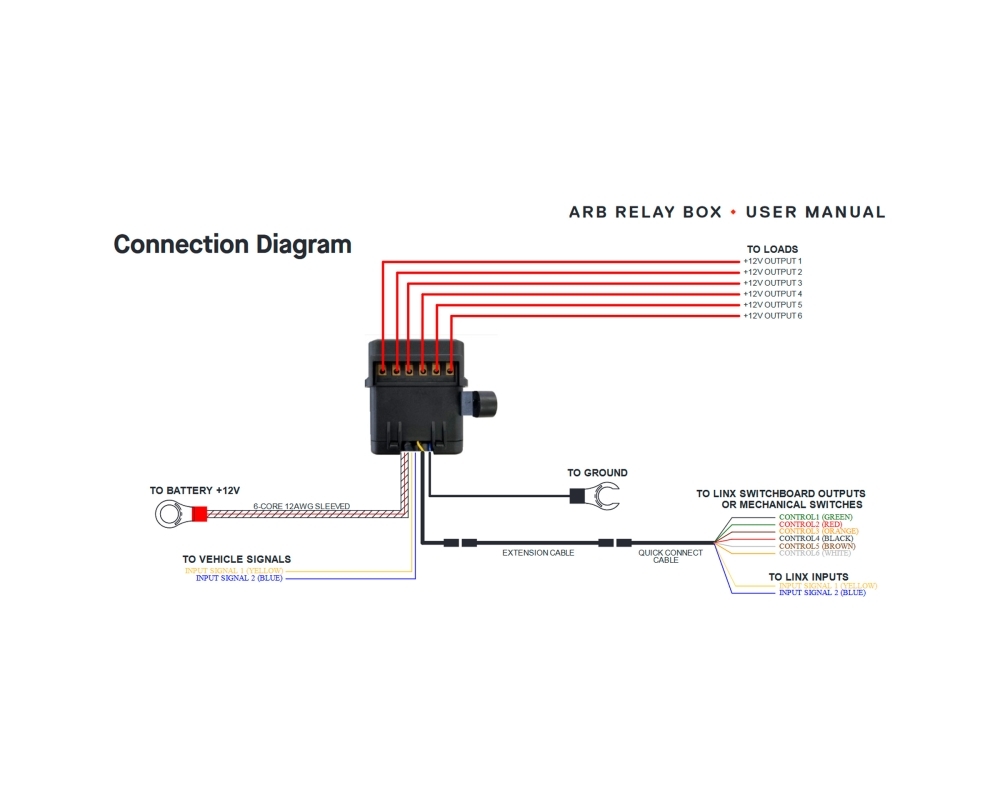

Si utiliza LINX, utilice las SALIDAS DEL INTERRUPTOR (Terminales nº C3~D3) para controlar los relés.
Si utiliza INTERRUPTORES MECÁNICOS, alimente las señales de +12V para controlar los relés.

>> CONSULTAR MANUAL DE USUARIO

- Garantía de 2 años.
- Este es un artículo bajo pedido, lo que conlleva un tiempo de entrega adicional de 5 a 10 días.
