ARB BOX 6 FUSÍVEIS/RELÉS AUXILIARES

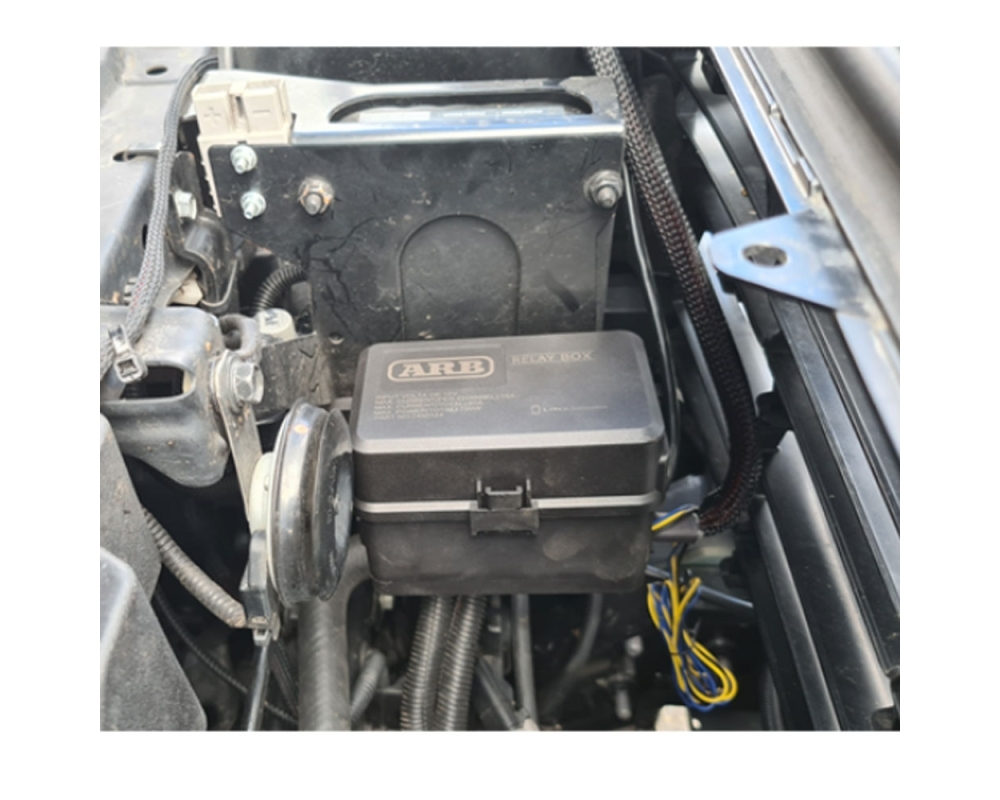

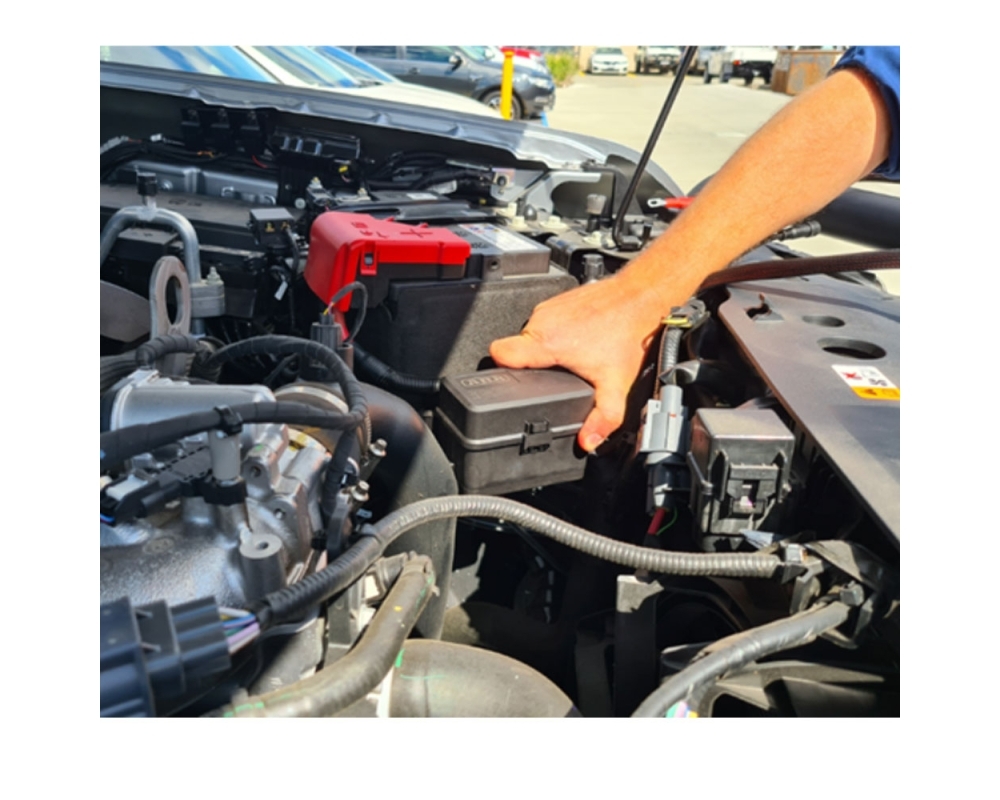

A montagem de acessórios elétricos em um veículo pode ser demorada. Encontrar espaço para montar relés e fusíveis no compartimento do motor de um veículo moderno é um desafio para os instaladores. E o resultado final são vários cabos de alimentação conectados ao terminal positivo desordenado da bateria, vários orifícios no compartimento do motor para montar relés e fusíveis de aparência diferente e vários cabos bagunçados passando entre os relés e fusíveis.
Para resolver estes problemas, a ARB tem o prazer de apresentar a CAIXA DE RELÉ FUSÍVEL DE 6 CANAIS em nossa linha de produtos.
RECURSOS DE PROJETO

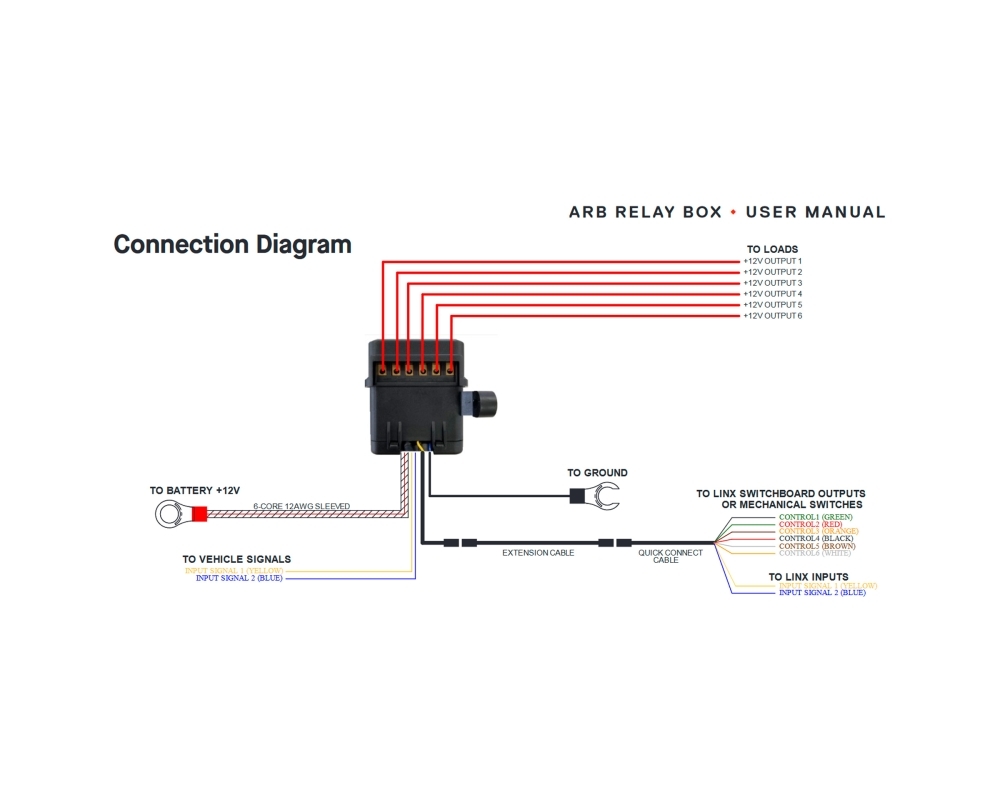

A caixa de relés atua como um centro de distribuição de energia de 12 V e fornece 6 canais de saída. Uma vez que o fio de alta corrente da caixa de relés esteja conectado à bateria, conectar a energia a qualquer carga (por exemplo, luzes) envolve apenas um fio da carga ao terminal de parafuso da caixa.

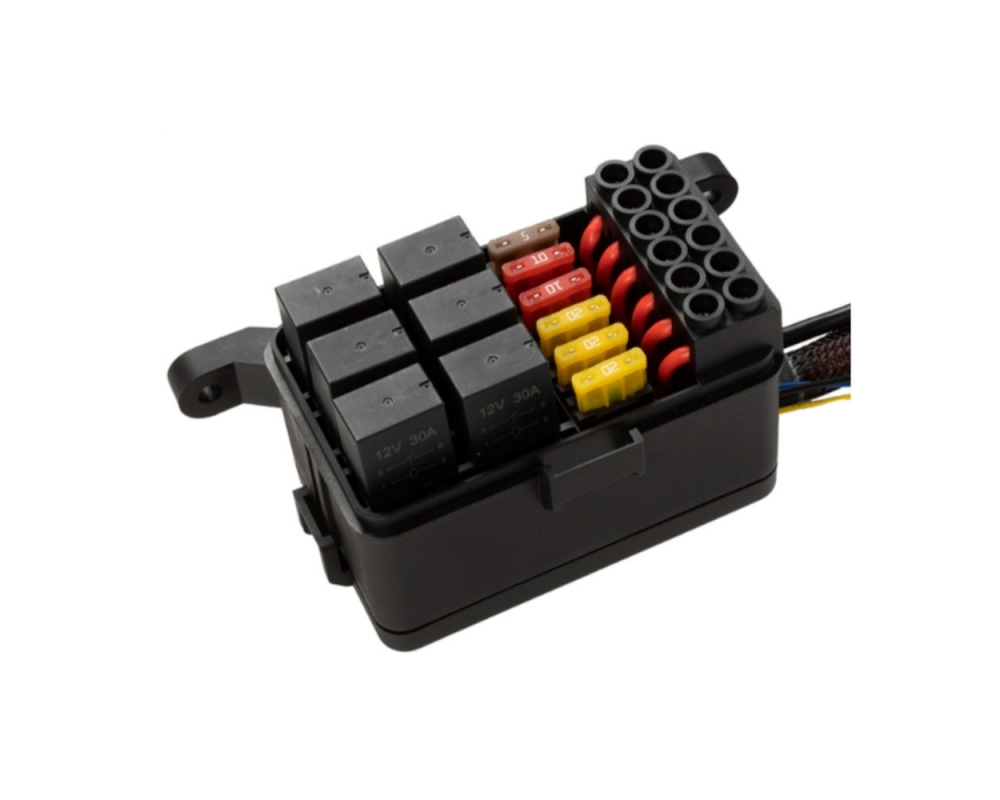

A corrente nominal de cada canal é 20A e a corrente nominal total de saída da caixa de relé é 60A. Cada canal possui seu próprio fusível de lâmina padrão para proteção contra sobrecarga e um relé automotivo de 30A para ligar e desligar a energia. Ele também incorpora proteção contra superaquecimento. Uma tampa superior protege a fiação dentro de uma caixa compacta à prova de fogo. Um cabo de conexão rápida simplifica a instalação do LINX com conexão direta pré-terminada às 6 saídas da unidade de controle LINX, bem como 2 entradas LINX para conexões convenientes sob o capô aos faróis de médios e máximos.

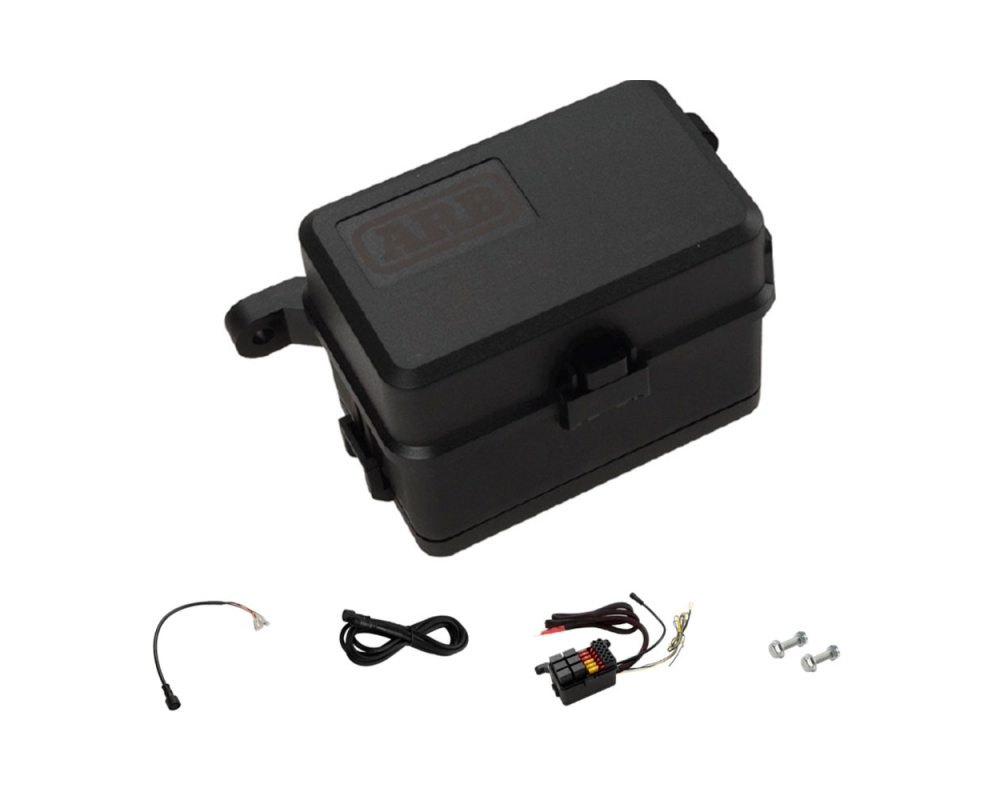

A caixa inclui os seguintes itens:
1 x caixa de relé (160 mm x 93,7 mm x 84,3 mm)
uma seleção de fusíveis de lâmina pré-instalados (3 x 20A, 2 x 10A e 1 x 5A)
6 relés de 30 A pré-instalados
1 cabo de conexão rápida pré-terminado
1 x cabo de extensão de 3 m com bainha trançada
10 x abraçadeiras
2 x parafusos de flange sextavados M6 x 20 mm e porcas de fixação sextavadas M6
Manual do usuário
Para SAÍDAS, recomenda-se utilizar bitola de fio adequada à corrente consumida pela carga e ao comprimento do fio - para cargas de 20A, 12AWG (1m) e 10AWG (2m).
Se estiver usando LINX, use as SAÍDAS DO INTERRUPTOR (Terminais Nº C3~D3) para controlar os relés.
Se estiver usando CHAVES MECÂNICAS, forneça sinais de +12V para controlar os relés.

>> CONSULTE O MANUAL DO USUÁRIO

- Garantia de 2 anos.
- Este é um produto sob demanda, pelo que existe um prazo de entrega adicional de 5 a 10 dias.
